首页产品展示户外用互感器LZZBW1-35 LZZBW2-35

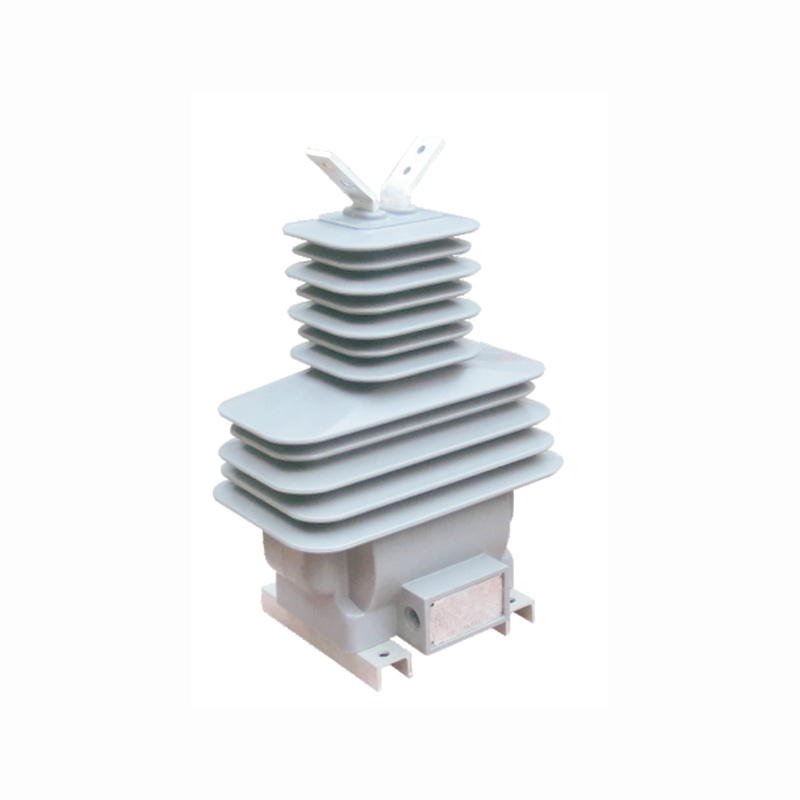

LZZBW1-35 LZZBW2-35

户外用互感器

LZZBW-20

6-35kV

户外 单相 环氧树脂浇注式
技术参数

○产品性能符合标准：GB/T20840.1、2和IEC61869-1、2

○额定绝缘水平：12/42/75kV  ○额定二次电流：5A或1A

○额定频率：50Hz或60Hz     ○环境温度：-25℃～+40℃

○污秽等级：Ⅳ级

LZZBW1-35
额定一次电流(A) 短时热电流(kA/S) 额定动稳定电流(kA) 准确级组合 准确级及额定输出(VA)COSΦ=0.8 表面爬电距离(mm) 重量(kg)
0.2(S),0.5S 0.5 5P10 5P15 5P20
10-200 150|1n×10-3 375|1n×10-3
0.2(S)/0.5(S)
0.2(S)/5P
0.5(S)/5P
10 15 80 50 30 1200 51
300 31.5 80
400-500 45 110
600-800 63 130
1000-2000 100 160 100 60 40
额定一次电流(A) 短时热电流(kA/S) 额定动稳定电流(kA) 准确级组合 准确级及额定输出(VA)COSΦ=0.8 表面爬电距离(mm) 重量(kg)
0.2(S),0.5S 0.5 5P10 5P15 5P20
10-200 150|1n×10-3 375|1n×10-3
0.2(S)/0.2(S)/5P
0.2(S)/0.5(S)/5P
0.2(S)/5P/5P
0.5(S)/5P/5P
10 20 30 20 30 1200 54
300 31.5 80 30 20 15
400-500 45 110 30 20 15
600-800 63 130 50 30 20
1000 100 160 50 30 20
1200-1600 60 30 25
2000 60 40 25
LZZBW2-35
额定一次电流(A) 短时热电流(kA/S) 额定动稳定电流(kA) 准确级组合 准确级及额定输出(VA)COSΦ=0.8 表面爬电距离(mm) 重量(kg)
0.2(S),0.5S 0.5 5P10 5P15 5P20
10-200 150|1n×10-3 375|1n×10-3
0.2(S)/0.2(S)/5P/5P
0.2(S)/0.5(S)/5P/5P
0.5(S)/0.5(S)/5P/5P

30 30 50 40 30 1200 72
300 31.5 80
400-500 45 110
600-800 63 130
1000 100 160
1200-1600
2000

注：如果用户要求的参数超出上表范围，可与我公司协商后确定。
