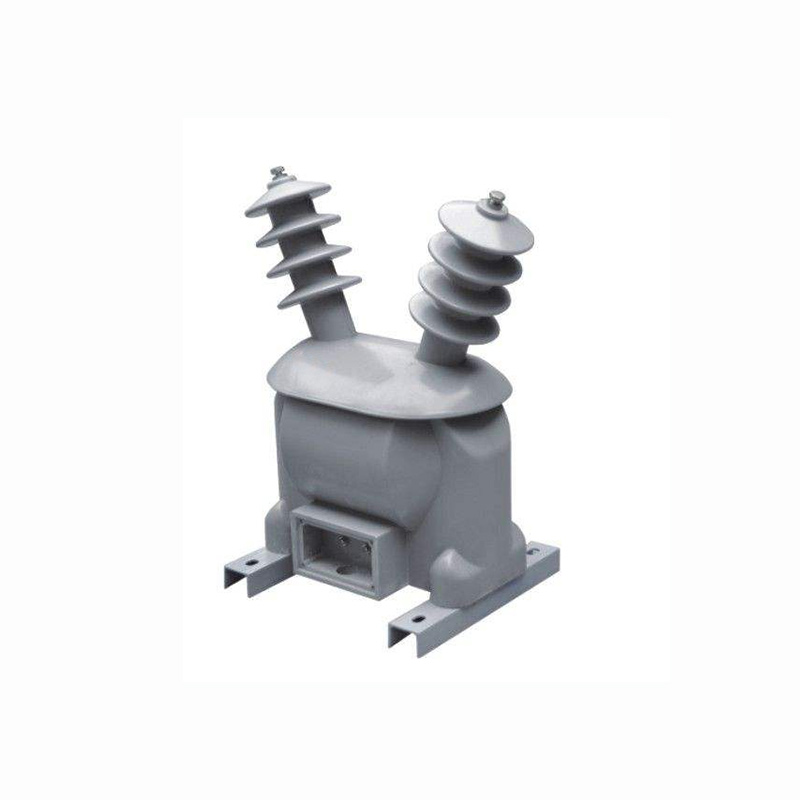

JDZW-15/20 JDZXW-15/20G
户外用互感器
JDZW-15/20 JDZXW-15/20G
6-20kV
户内 单相 环氧树脂浇注式
技术参数
○产品性能符合标准：GB/T20840.1、3和IEC61869-1、3
○额定频率：50Hz或60Hz ○环境温度：-25℃～+40℃
注：如果用户要求的参数超出上表范围，可与我公司协商后确定。

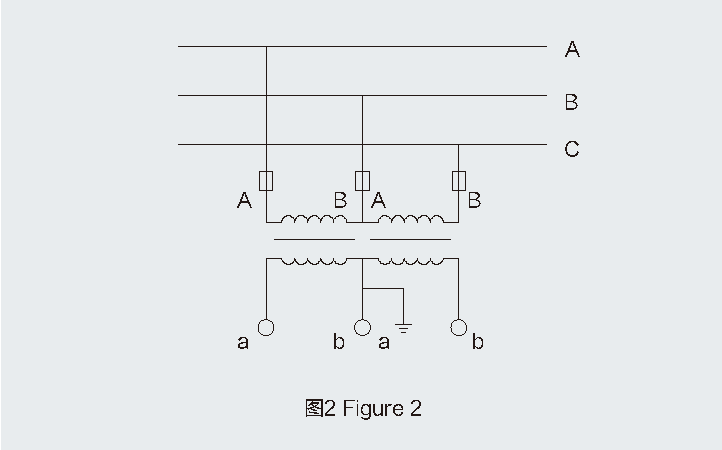

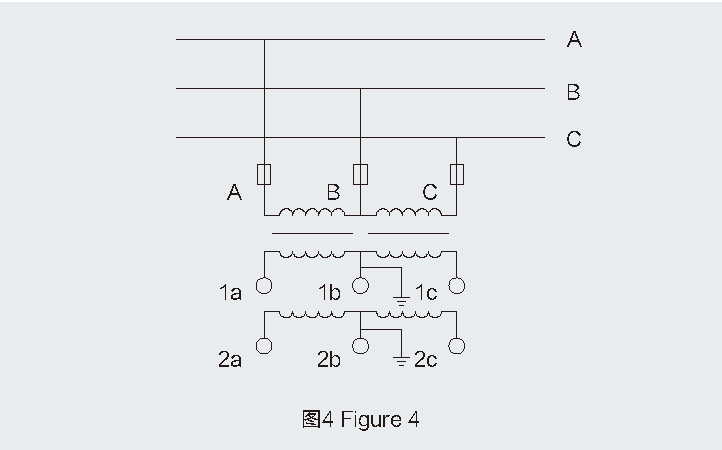

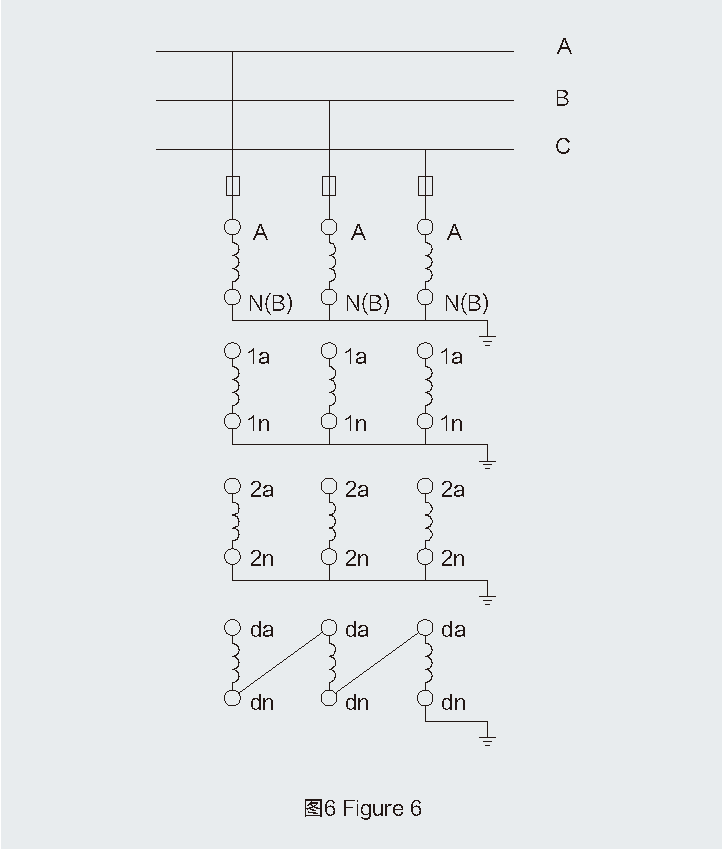

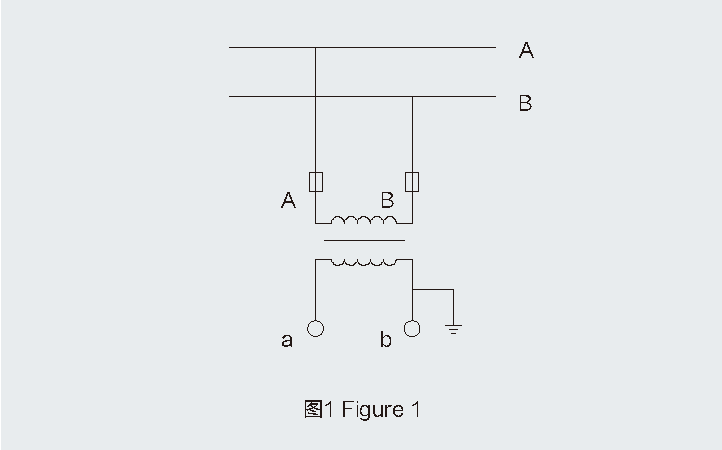

| 型号 | 额定电压比(V) | 准确级及准确级组合额定二次输出(VA) | 极限输出 | 额定绝缘水平(kV) | 表面爬电距离(mm) | 一次熔断器(A) | 重量(kg) | 接线图 |
| JDZW-15 | 13800/100 |
0.2-40
0.5-100
1-250
3-500
|
800 | 18/55/105 | 740 | 0.2 | 56 | 图1-图2 |
| 15000/100 | ||||||||
| 15750/100 | ||||||||
| JDZW-20 | 18000/100 | 24/65/125 | ||||||
| 20000/100 | ||||||||
| JDZXW-15G | 13800/√3/100/√3 |
0.2-30
0.5-90
1-180
3-300
|
600 | 18/55/105 | 图3 | |||
| 15000/√3/100/√3 | ||||||||
| 15750/√3/100/√3 | ||||||||
| JDZXW-20G | 18000/√3/100/√3 | 24/65/125 | ||||||
| 20000/√3/100/√3 | ||||||||
| JDZXW-15G | 13800/√3/100/√3/100/3 |
0.2/6P(3P)-30/100
0.5/6P(3P)-90/100
1/6P(3P)-180/100
3/6P(3P)-300/100
|
18/55/105 | 图5 | ||||
| 15000/√3/100/√3/100/3 | ||||||||
| 15750/√3/100/√3/100/3 | ||||||||
| JDZXW-20G | 18000/√3/100/√3/100/3 | 24/65/125 | ||||||
| 20000/√3/100/√3/100/3 | ||||||||
| JDZXW-15G | 13800/√3/100/√3/100/√3/100/3 |
0.2/0.2/6P(3P)-15/15/100
0.2/0.5/6P(3P)-15/20/100
0.5/0.5/6P(3P)-40/40/100
|
300/300 | 18/55/105 | 图6 | |||
| 15000/√3/100/√3/100/√3/100/3 | ||||||||
| 15750/√3/100/√3/100/√3/100/3 | ||||||||
| JDZXW-20G | 18000/√3/100/√3/100/√3/100/3 | 24/65/125 | ||||||
| 20000/√3/100/√3/100/√3/100/3 |
注：如果用户要求的参数超出上表范围，可与我公司协商后确定。
