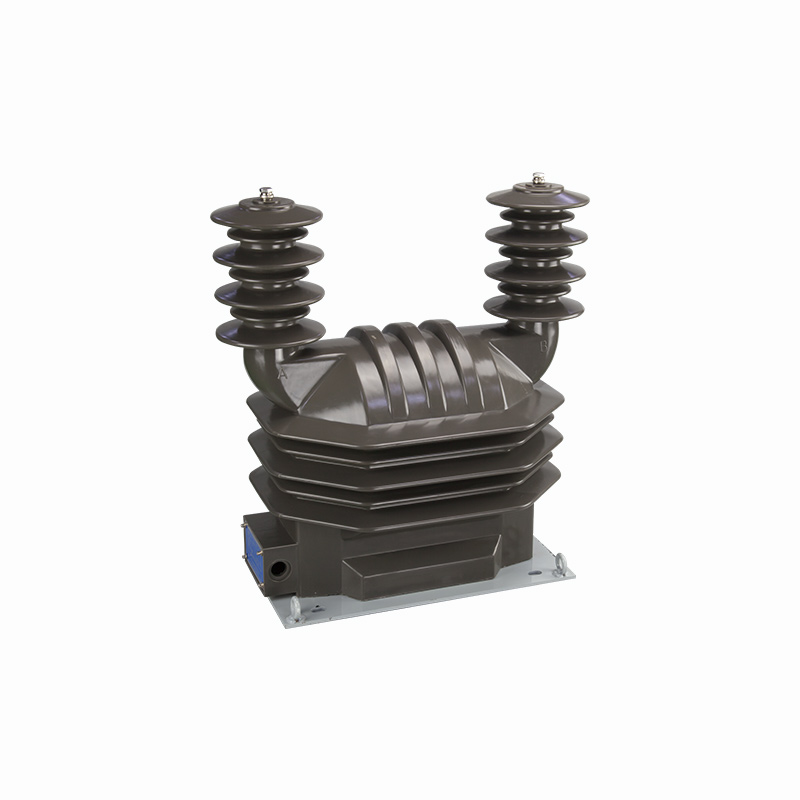

JDZW-35 JDZXW-35G
户外用互感器
JDZW-35 JDZXW-35G
6-35kV
户内 单相 环氧树脂浇注式
技术参数
○产品性能符合标准：GB/T20840.1、3和IEC61869-1、3
○额定频率：50Hz或60Hz ○环境温度：-25℃～+40℃
| 型号 | 额定电压比(V) | 准确级及准确级组合额定二次输出(VA) | 极限输出 | 额定绝缘水平(kV) | 表面爬电距离(mm) | 一次熔断器(A) | 重量(kg) | 接线图 |
| JDZW-35 | 35000/100 |
0.2-50
0.5-100
1-200
3-500
|

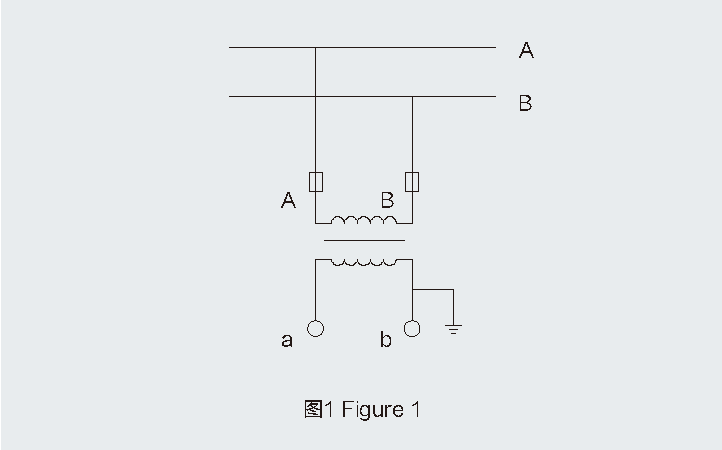

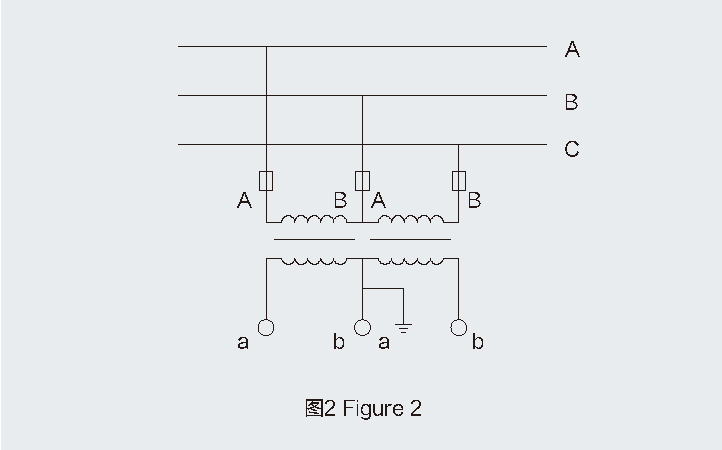

1000 | 40.5/95/200 | 1480 | 0.2 | 105 | 图1-图2 |
| 35000/100/100 |
0.2/0.2-25/25
0.2/0.5-25/30
0.5/0.5-50/50
|

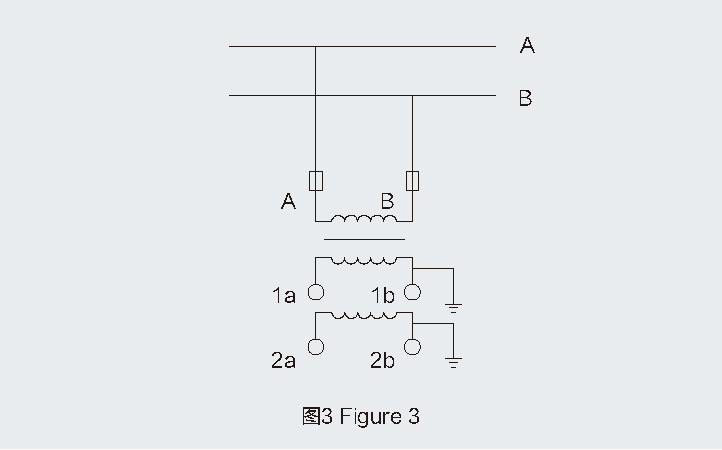

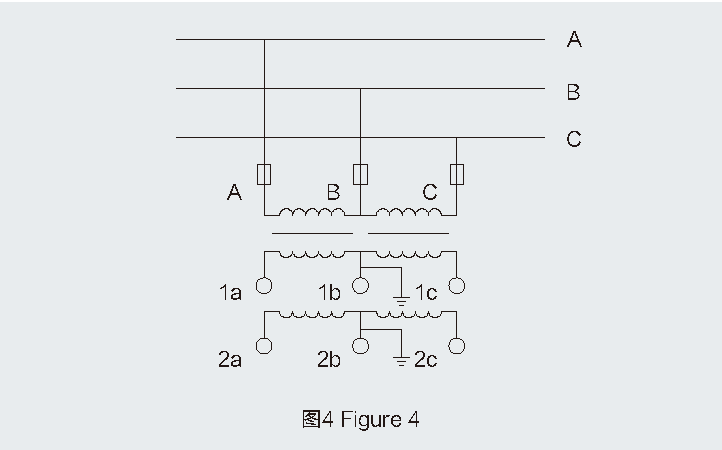

600/600 | 图3-图4 | |||||
| JDZW-35G | 35000/√3/100/√3/100/√3 |
0.2/6P(3P)-30/100
0.5/6P(3P)-90/100
1/6P(3P)-200/100
3/6P(3P)-500/100
|

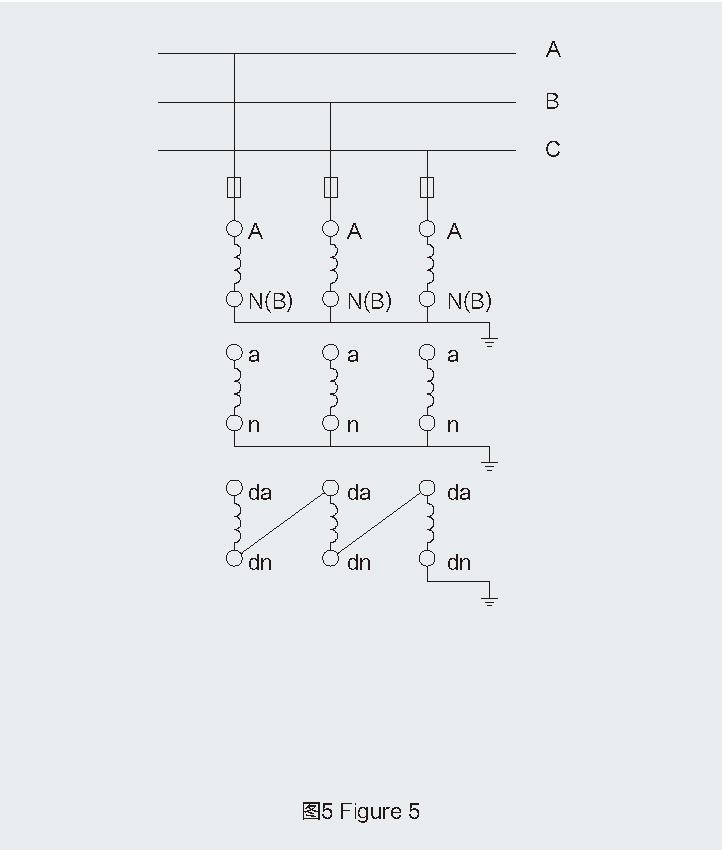

600 | 图5 | ||||
| 35000/√3/100/√3/100/√3/100/3 |
0.2/0.2/6P(3P)-15/15/100
0.2/0.5/6P(3P)-15/20/100
0.5/0.5/6P(3P)-30/30/100
|

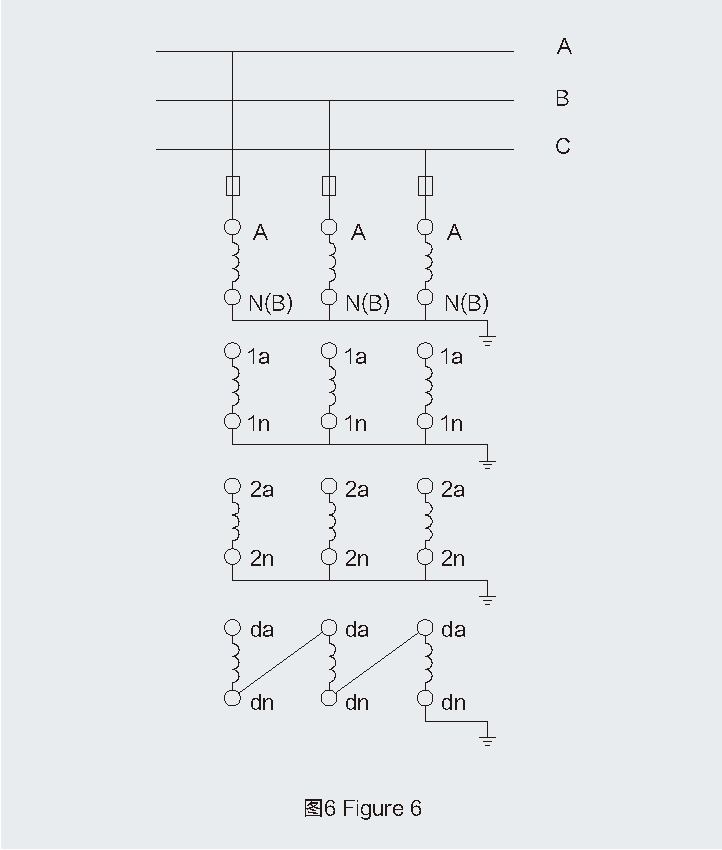

300/300 | 图6 |
注：如果用户要求的参数超出上表范围，可与我公司协商后确定。
