JDZ9-10
空气绝缘开关柜用互感器

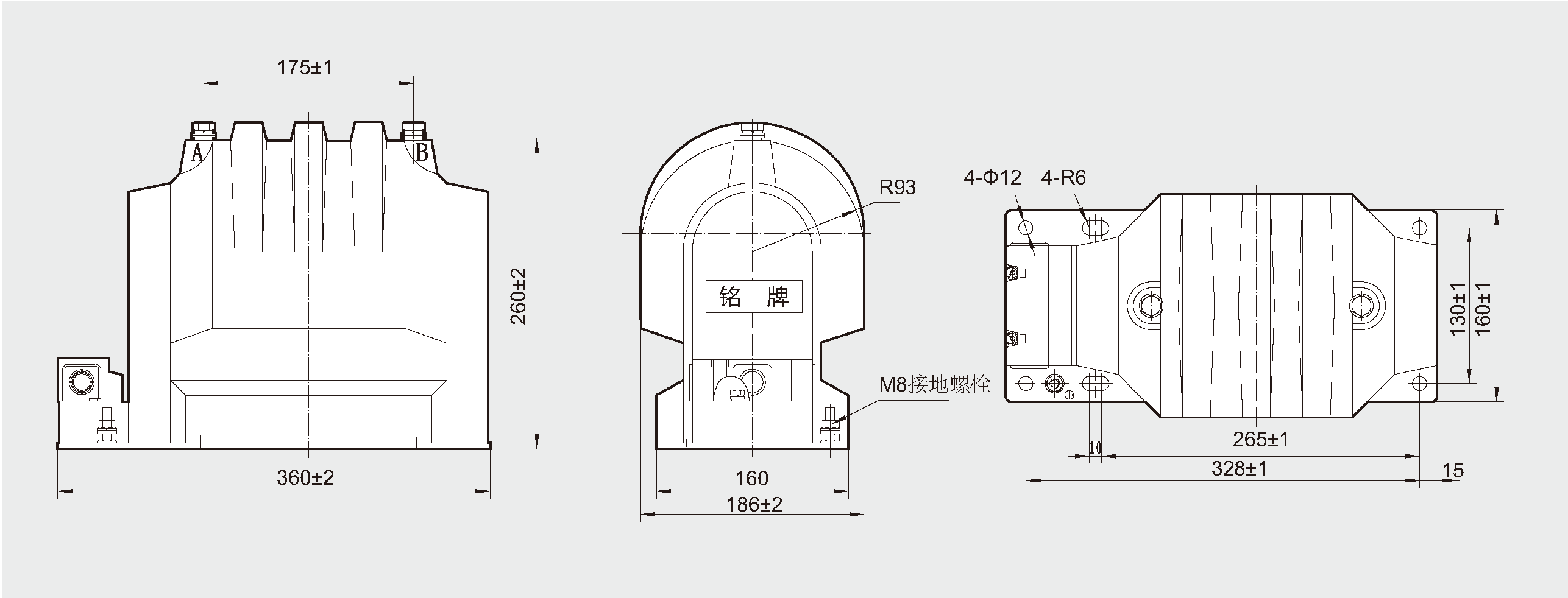

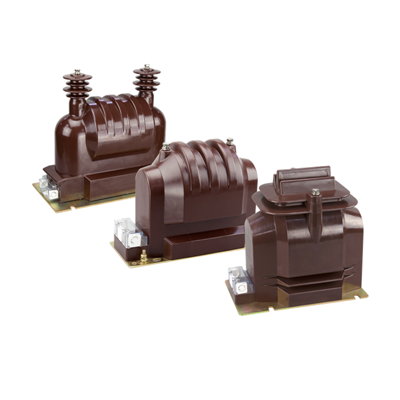

JDZ9-10
6-10kV户内电压互感器
户内 单相 环氧树脂浇注式
技术参数
○产品性能符合标准：GB/T20840.1、3和IEC61869-1、3
○额定频率：50Hz或60Hz ○环境温度：-5℃～+40℃
| 型号 | 额定电压比(V) | 准确级及准确级组合额定二次输出(V) | 极限输出(VA) | 额定绝缘水平(kV) | 表面爬电距离(mm) | 重量(kg) | 备注 | 接线图 |
| JDZ9-3 | 3000/100 |
0.2-40
0.5-120
1-240
3-600
|

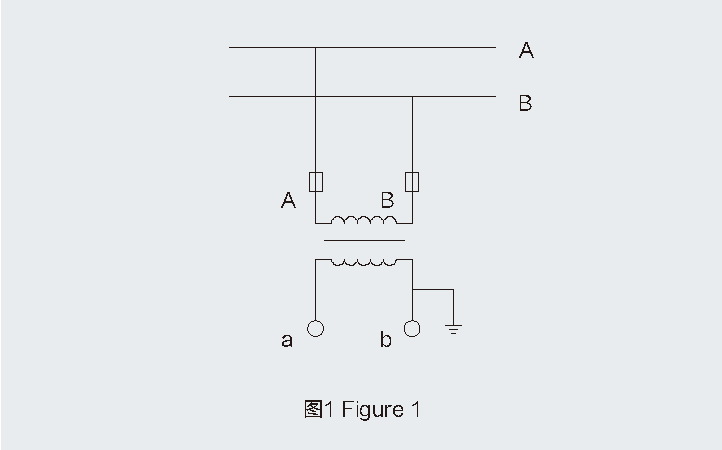

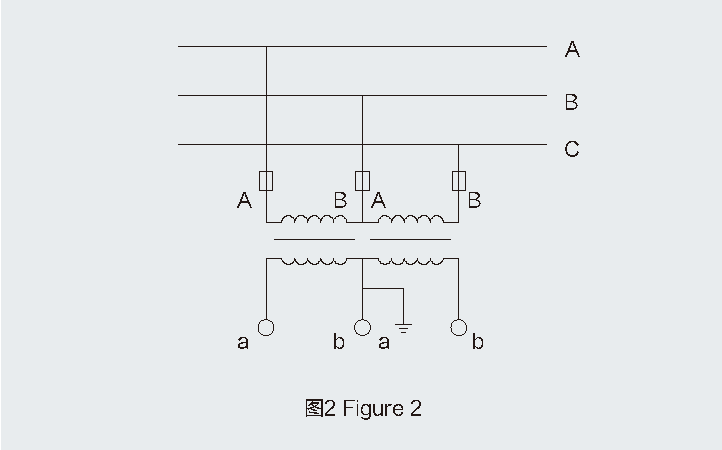

1000 | 3.6/23/40 | 370 | 71 | 同“VKV” | 图1-图2 |
| JDZ9-6 | 6000/100 | 7.2/32/60 | ||||||
| JDZ9-10 | 10000/100 | 12/42/75 | ||||||
| 10000/100/100 |
0.2/02-20/20
0.2/0.5-20/30
0.5/0.5-50/50
|

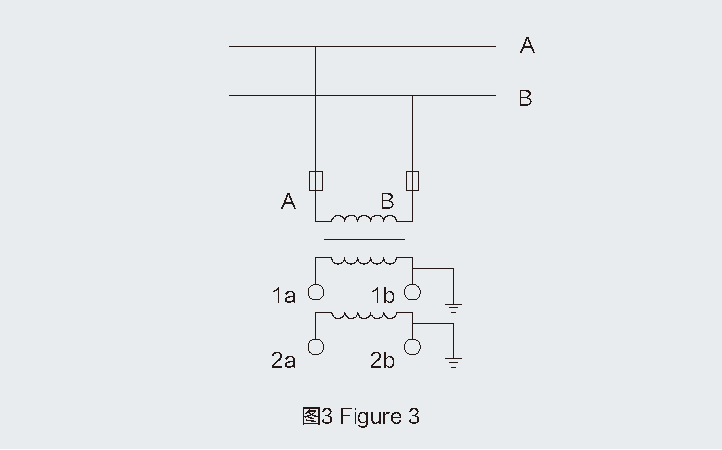

500/500 | 图3-图4 | |||||
| 10000/100/200 |
0.2/3-40/600
0.5/3-120/600
|
400/3000 | ||||||
| JDZX9-3G | 3000/√3/100/√3/100/3 |
0.2/6P(3P)-30/100
0.5/6P(3P)-60/100
1/6P(3P)-180/100
3/6P(3P)-500/100
|
800 | 3.6/23/40 | 图5 | |||
| JDZX9-6G | 6000/√3/100/√3/100/3 | 7.2/32/60 | ||||||
| JDZX9-10G | 10000/√3/100/√3/100/3 | 12/42/75 | ||||||
| 10000/√3/100/√3/100/√3/100/3 |
0.2/0.2/6P(3P)-15/15/100
0.2/0.5/6P(3P)-15/20/100
0.5/0.5/6P(3P)-40/40/100
|

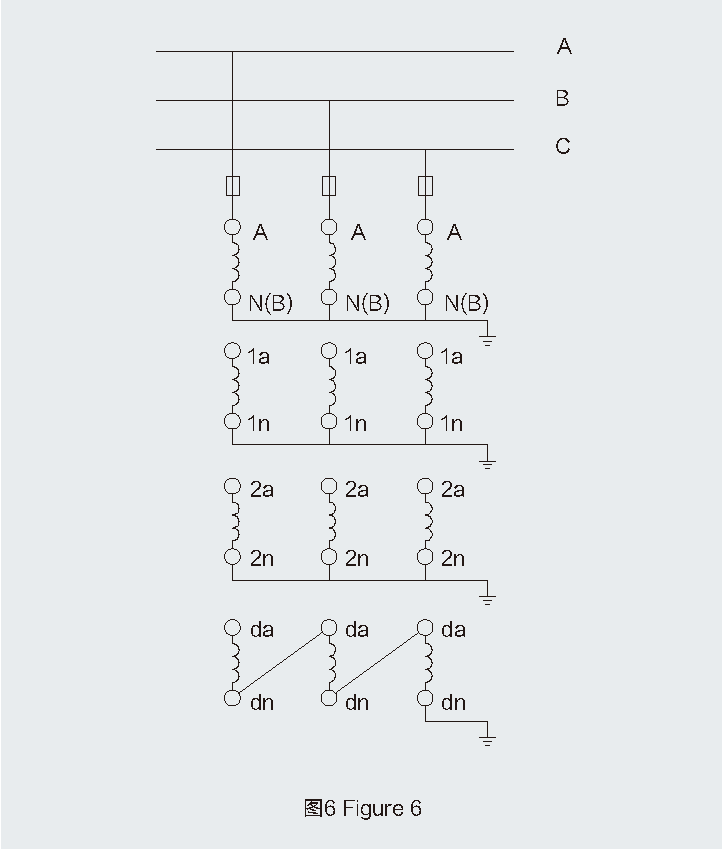

400/400 | 图6 |
注：如果用户要求的参数超出上表范围，可与我公司协商后确定。
