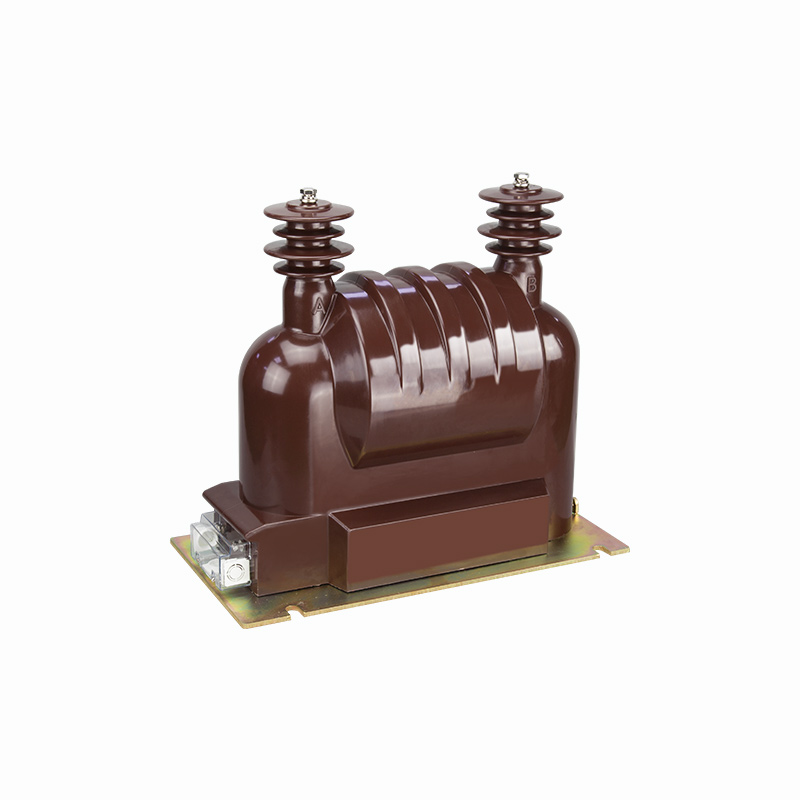

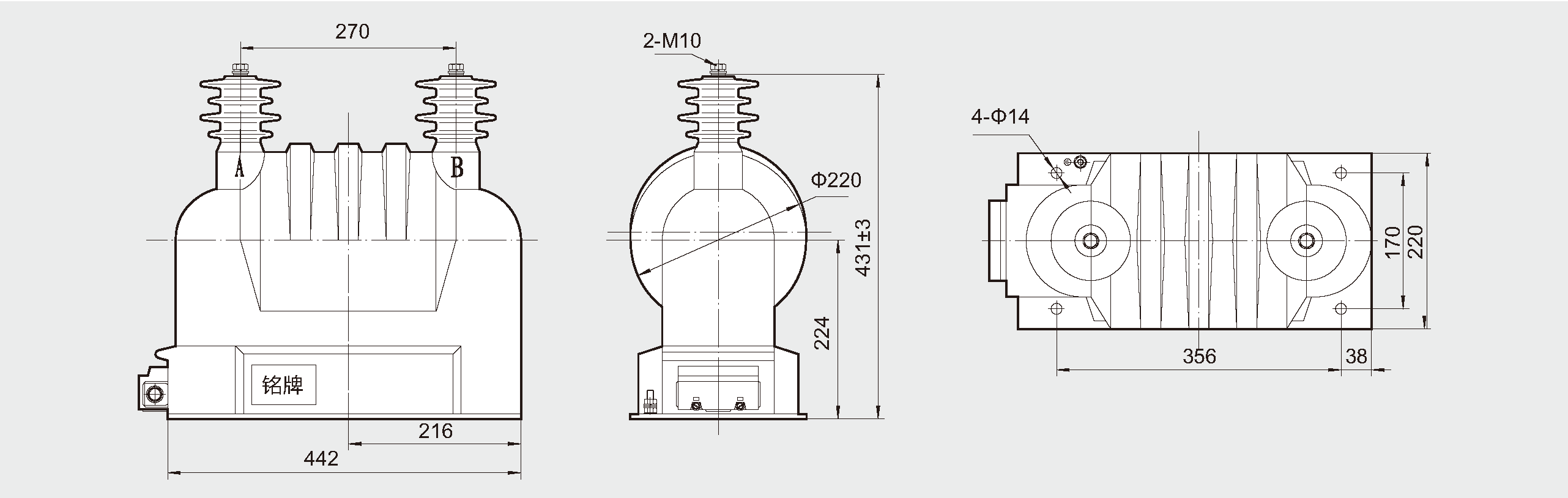

JDZ9-15/20 JDZX9-15/20G
空气绝缘开关柜用互感器
JDZ9-15/20 JDZX9-15/20G
6-20kV户内电压互感器
户内 单相 环氧树脂浇注式
技术参数
○产品性能符合标准：GB/T20840.1、3和IEC61869-1、3
○额定频率：50Hz或60Hz ○环境温度：-5℃～+40℃
| 型号 | 额定电压比(kV) | 准确级及准确级组合额定二次输出(V) | 极限输出(VA) | 额定绝缘水平(kV) | 表面爬电距离(mm) | 一次熔断器(A) | 重量(kg) | 接线图 |
| JDZ9-15 | 13800/100 |
0.2-80
0.5-200
1-350
3-500
|

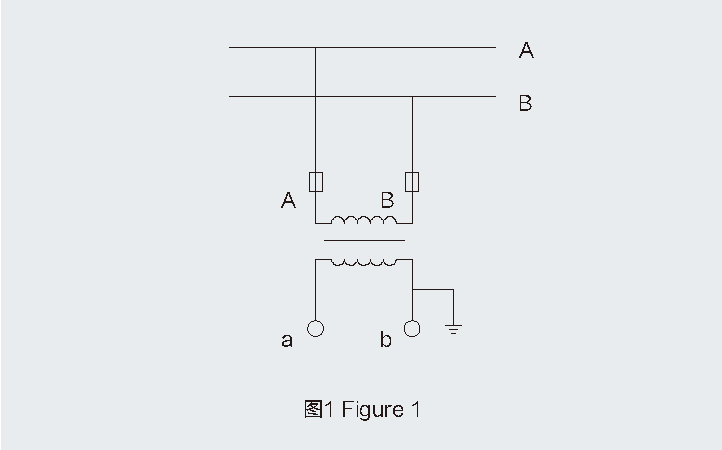

1000 | 18/55/105 | 580 | 0.2 | 73 | 图1-图2 |
| 15000/100 | ||||||||
| 15750/100 | ||||||||
| JDZ9-20 | 18000/100 | 24/65/125 | ||||||
| 20000/100 | ||||||||
| JDZX9-15G | 13800/√3/100/√3 |
0.2-80
0.5-200
1-350
3-500
|

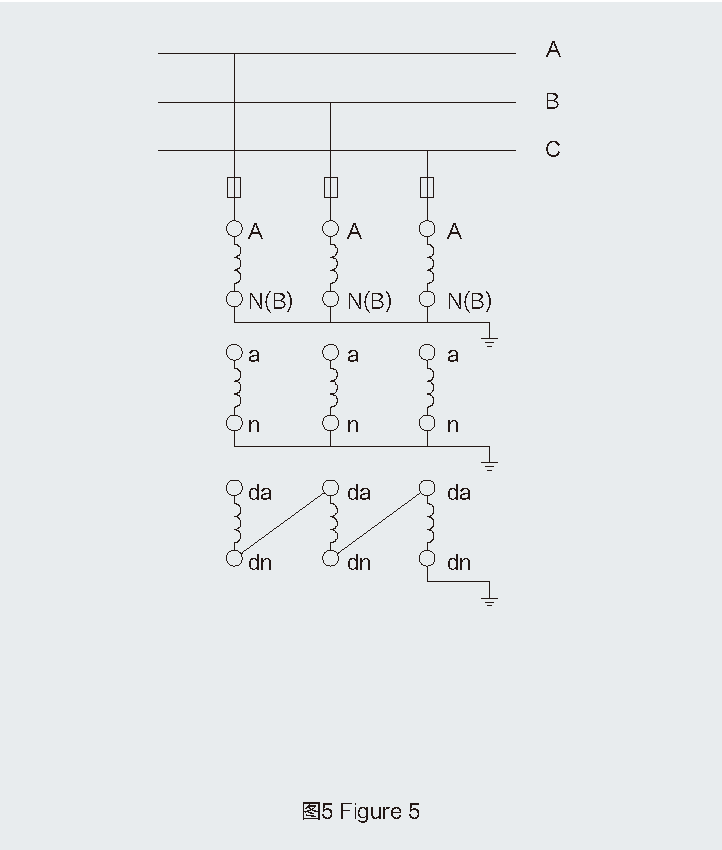

600 | 18/55/105 | 图5 | |||
| 15000/√3/100/√3 | ||||||||
| 15750/√3/100/√3 | ||||||||
| JDZX9-20G | 18000/√3/100/√3 | 24/65/125 | ||||||
| 20000/√3/100/√3 | ||||||||
| JDZX9-15G | 13800/√3/100/√3/100/3 |
0.2/6P(3P)-80/150
0.5/6P(3P)-200/150
1/6P(3P)-350/150
3/6P(3P)-500/150
|
18/55/105 | 图5 | ||||
| 15000/√3/100/√3/100/3 | ||||||||
| 15750/√3/100/√3/100/3 | ||||||||
| JDZX9-20G | 18000/√3/100/√3/100/3 | 24/65/125 | ||||||
| 20000/√3/100/√3/100/3 | ||||||||
| JDZX9-15G | 13800/√3/100/√3/100/√3/100/3 |
0.2/0.2/6P(3P)-40/40/150
0.2/0.5/6P(3P)-40/50/150
0.5/0.5/6P(3P)-100/100/150
|

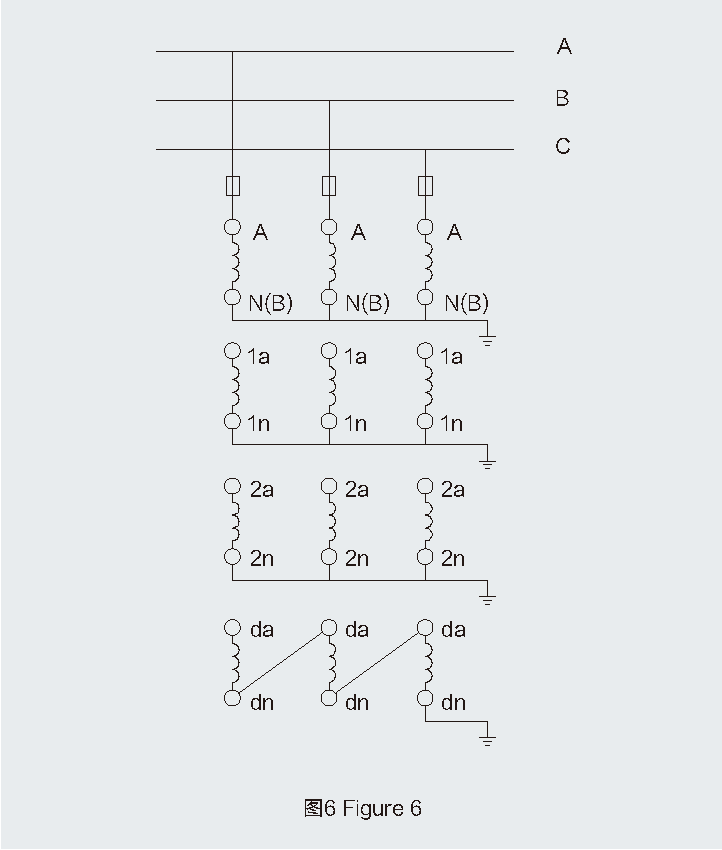

400/400 | 18/55/105 | 图6 | |||
| 15000/√3/100/√3/100/√3/100/3 | ||||||||
| 15750/√3/100/√3/100/√3/100/3 | ||||||||
| JDZX9-20G | 18000/√3/100/√3/100/√3/100/3 | 24/65/125 | ||||||
| 20000/√3/100/√3/100/√3/100/3 |
注：如果用户要求的参数超出上表范围，可与我公司协商后确定。
