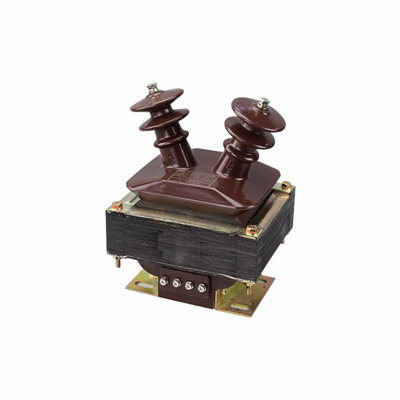

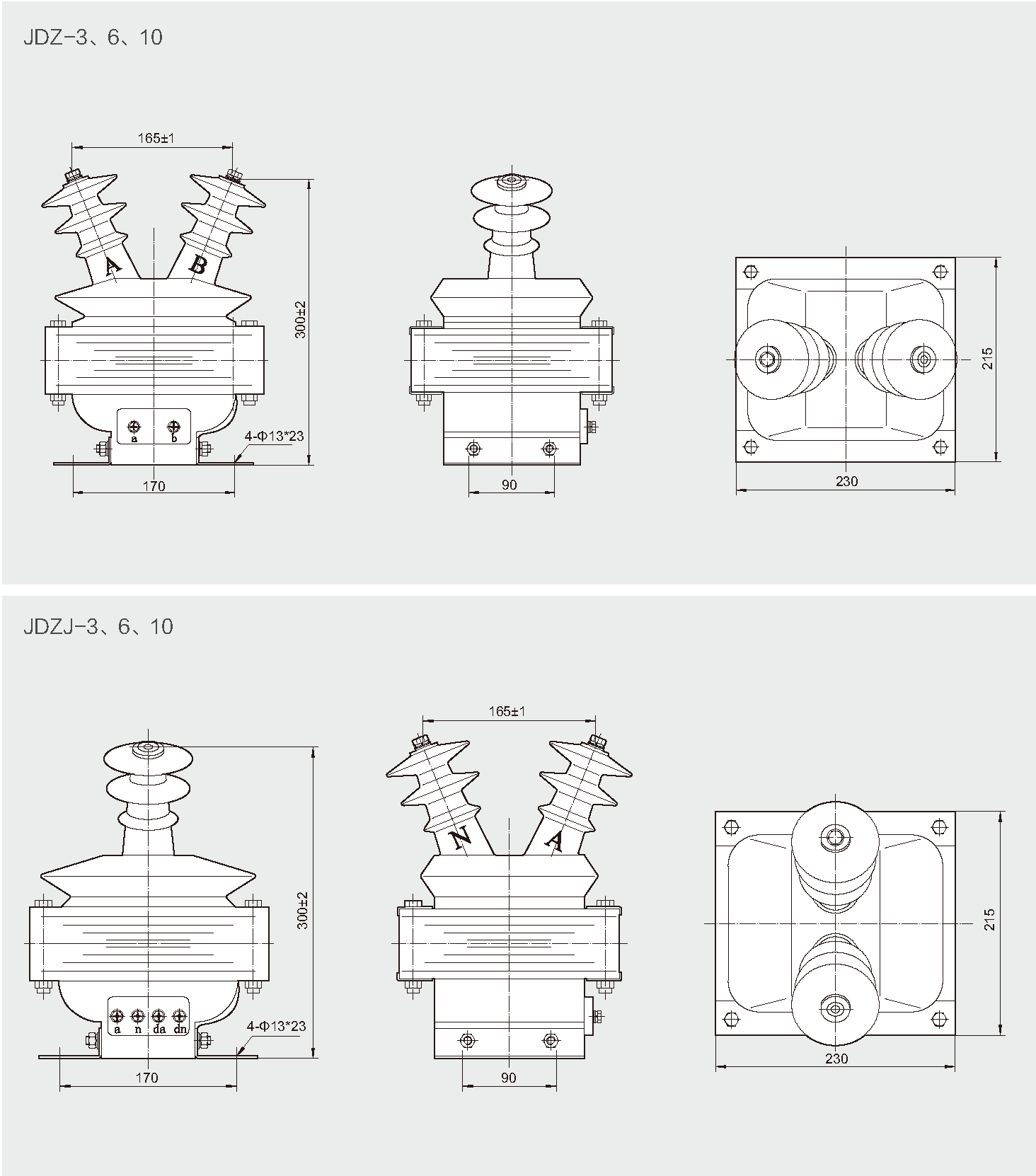

JDZ-10 、JDZJ-10
空气绝缘开关柜用互感器
JDZ-10 、JDZJ-10
6-10kV户内电压互感器
户内 单相 环氧树脂浇注式
技术参数
○产品性能符合标准：GB/T20840.1、3和IEC61869-1、3
○额定频率：50Hz或60Hz ○环境温度：-5℃～+40℃
| 型号 | 额定电压比(V) | 准确级及准确级组合额定二次输出(V) | 极限输出(VA) | 额定绝缘水平(kV) | 表面爬电距离(mm) | 重量(kg) | 接线图 |
| JDZ-3 | 3000/100 |
0.2-20
0.5-30
1-50
3-80
|

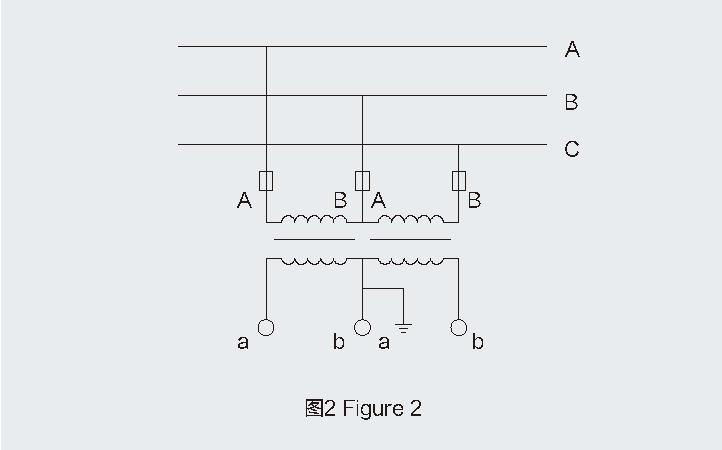

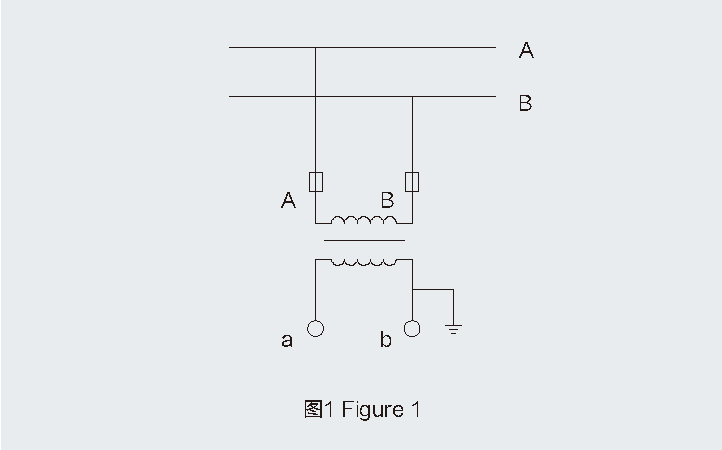

200 | 3.6/23/40 | 250 | 22 | 图1-图2 |
| JDZ-6 | 6000/100 |
0.2-30
0.5-50
1-80
3-200
|
400 | 7.2/32/60 | |||
| 6000/220 | |||||||
| JDZ-10 | 10000/100 |
0.2-30
0.5-80
1-150
3-300
|
500 | 12/42/75 | |||
| 10000/220 | |||||||
| JDZ-3 | 3000/100/100 |
0.2/0.2-15/15
0.2/0.5-15/15
0.5/0.5-30/30
|

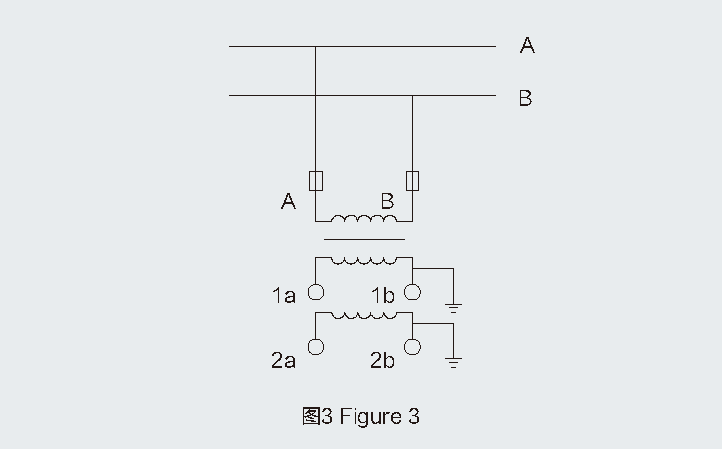

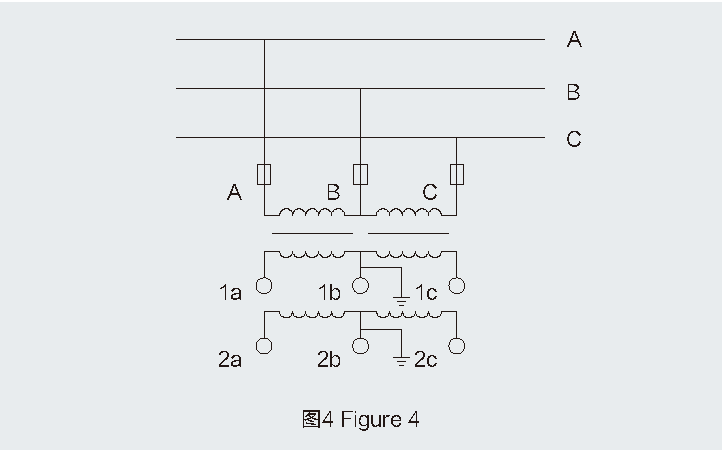

150/150 | 3.6/23/40 | 图3-图4 | ||
| JDZ-6 | 6000/100/100 |
0.2/0.2-20/20
0.2/0.5-20/20
0.5/0.5-30/30
|
200/200 | 7.2/32/60 | |||
| JDZ-10 | 10000/100/100 |
0.2/0.2-20/20
0.2/0.5-20/20
0.5/0.5-50/50
|
300/300 | 12/42/75 | |||
| 10000/100/220 |
0.2/3-30/300
0.5/3-80/300
|
500/500 | |||||
| JDZJ-3 | 3000/√3/100/√3/100/3 |
0.2/6P(3P)-20/50
0.5/6P(3P)-30/50
1/6P(3P)-80/50
3/6P(3P)-200/50
|

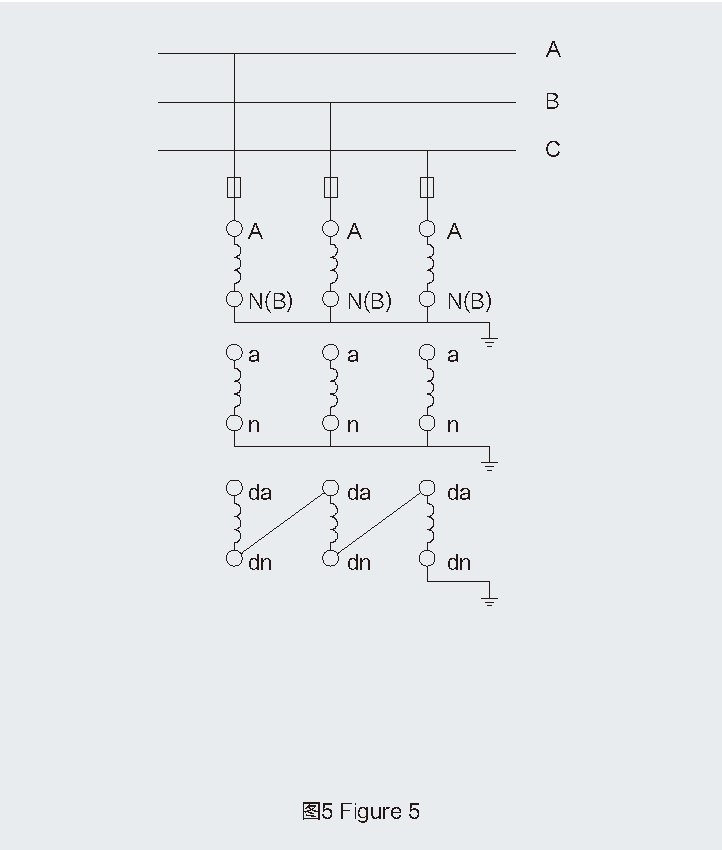

200 | 3.6/23/40 | 图5 | ||
| JDZJ-6 | 6000/√3/100/√3/100/3 |
0.2/6P(3P)-20/100
0.5/6P(3P)-50/100
1/6P(3P)-50/100
3/6P(3P)-80/100
|
400 | 7.2/32/60 | |||
| JDZJ-10 | 10000/√3/100/√3/100/3 |
0.2/6P(3P)-20/100
0.5/6P(3P)-50/100
1/6P(3P)-80/100
3/6P(3P)-200/100
|
12/42/75 | ||||
| 10000/√3/100/√3/100/√3/100/3 |
0.2/0.2/6P(3P)-10/10/100
0.2/0.5/6P(3P)-10/15/100
0.5/0.5/6P(3P)-30/30/100
|

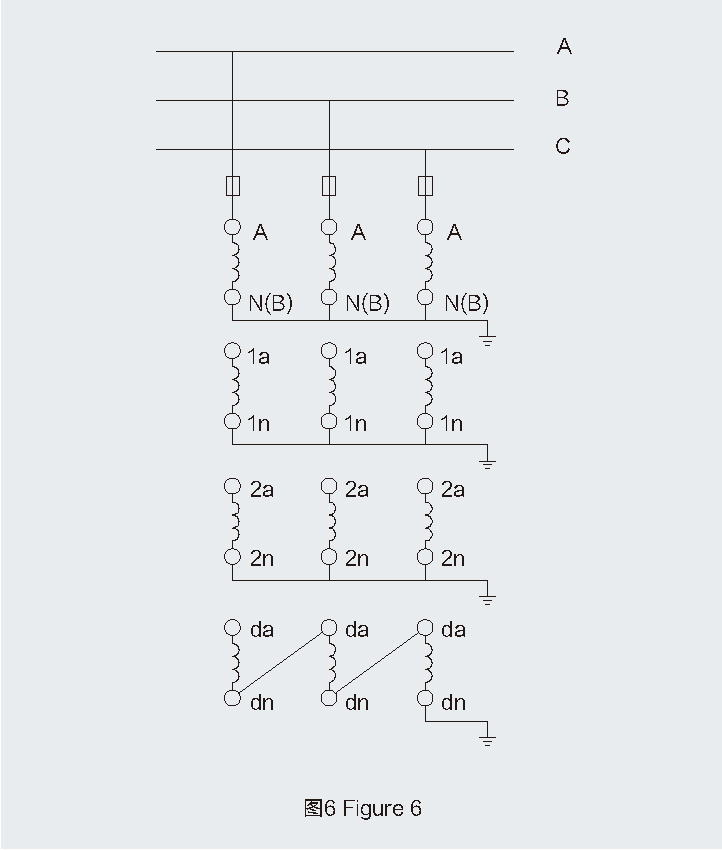

200/200 | 图6 |
注：如果用户要求的参数超出上表范围，可与我公司协商后确定。
