LMZJ1-0.5-122x59

LMZJ1-0.5-122x59

适用范围

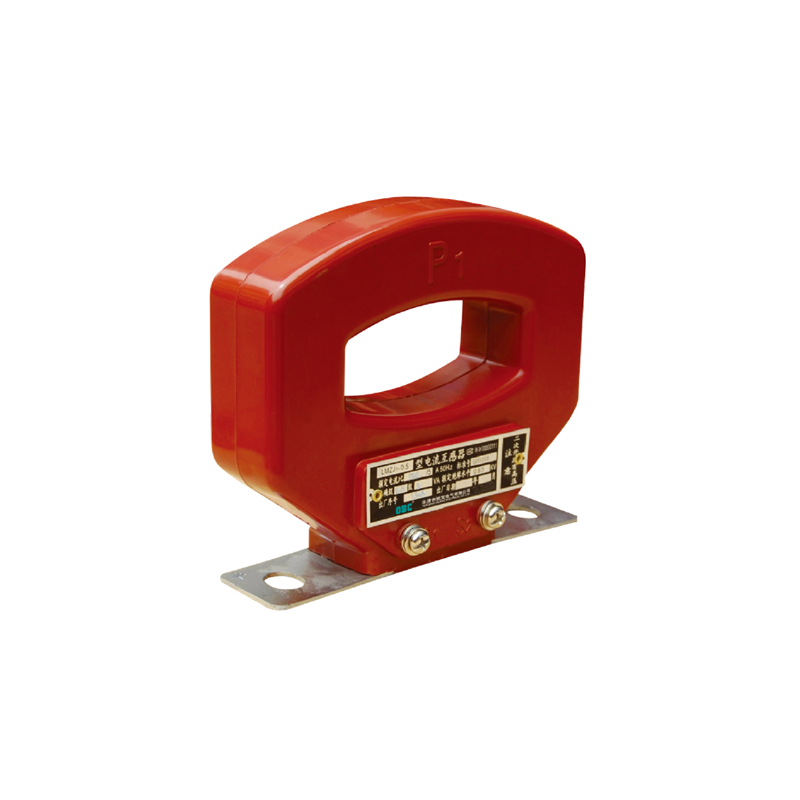

  LMZJ1-0.5型电流互感器主要用于户内,供额定电压为0.5kV及以下,额定频率为50Hz交流电路中作为电流、电能测量或继电保护作用。产品为环氧树脂浇注全封闭式,广泛应用于配电屏、开关柜及电子仪器等。其安装方便,可采用底板固定式二种安装式,外观美观,产品性能符合GB1208。

结构及特点

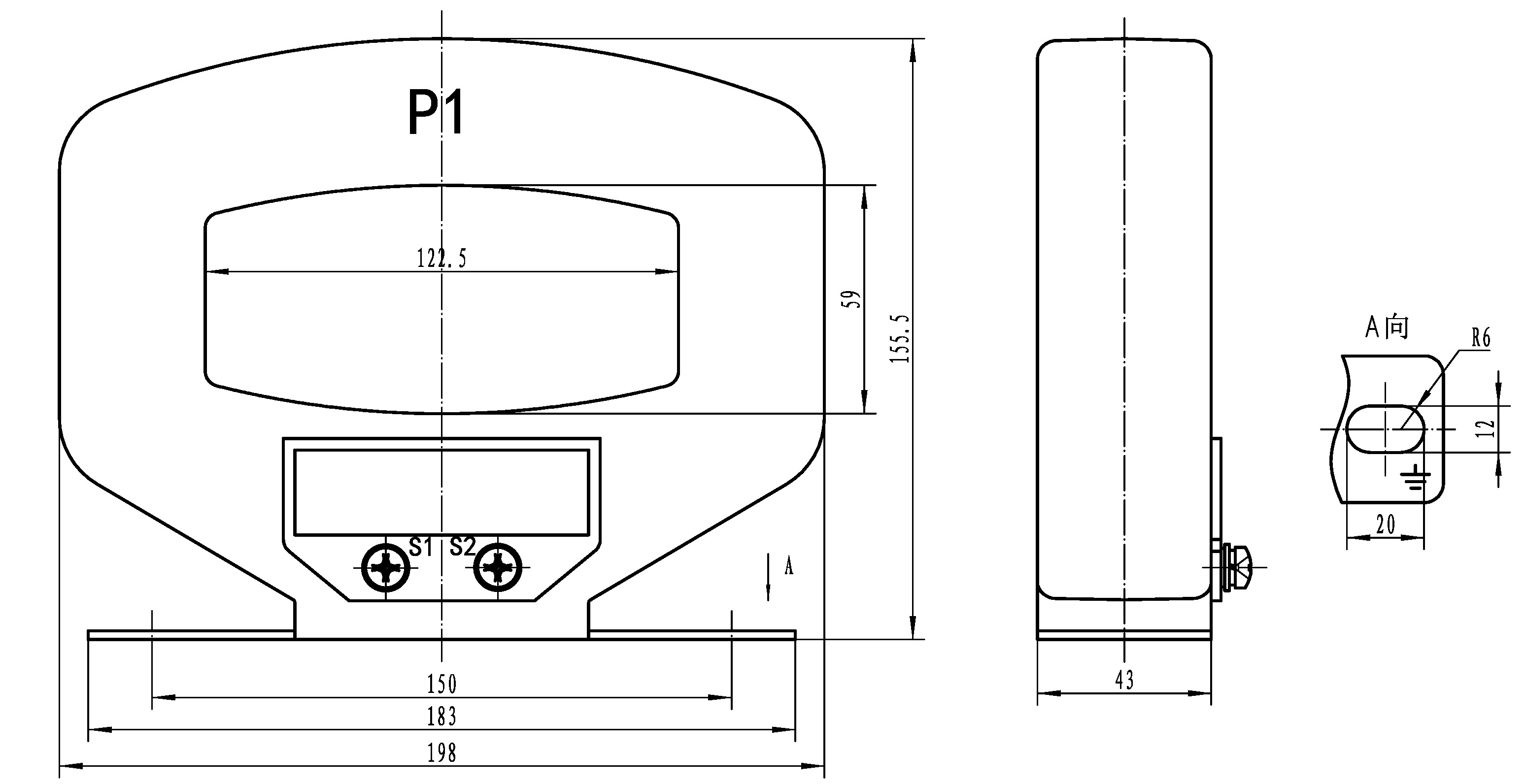

  ●结构:电流互感器的铁心为环形和矩形两种。二次绕组沿铁芯周均分布,采用环氧树脂浇注为电流互感器外壳,电流互感器的设计为窗孔,供一次母排或电缆穿过。P1标记为一次进线端;P2标记为一次出线端;二次电流由S1流出端;S2为流入端,即为减极性。

  ●特点:铁芯由硅钢片及微晶片卷绕成形,没有气隙,磁性能高,二次绕组均匀绕制,漏磁小,具耐高温、防潮等功能,性能稳定优点,罩盒二孔具有防盗电措施特点。

型号

   一次电流比(A)

额定负荷(VA)

穿心匝数

二次电流比5A

0.5级

0.5S级

0.2级

0.2S级

LMZJ1-0.5

150/5A

5

5

5

5

1

200/5A

5

5

5

5

1

250/5A

5

5

5

5

1

300/5A

5

5

5

5

1

400/5A

5

5

5

5

1

500/5A

5

5

5

5

1

600/5A

10

10

10

10

1

750/5A

10

10

10

10

1

800/5A

10

10

10

10

1

1000/5A

15

15

15

15

1

1200/5A

15

15

15

15

1

1500/5A

15

15

15

15

1

2000/5A

20

20

20

20

1

2500/5A

25

25

25

25

1

3000/5A

30

30

30

30

1

订货须知

用户在订货时,需提供以下信息:

●产品型号、规格、容量、精度、穿心匝数;例如:LMZJ1-0.5 200/5A 0.5级 5VA 1匝。

●如有特殊规格及要求时,可与厂家协商定制。
