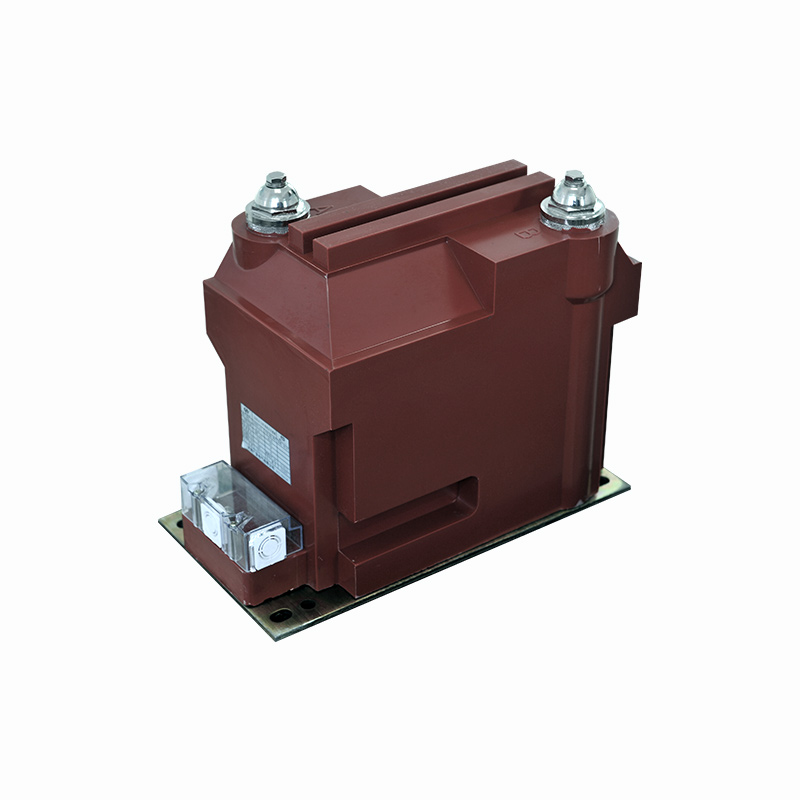

JDZR10-10、JDZXR10-10G
空气绝缘开关柜用互感器
JDZR10-10、JDZXR10-10G
6-10kV户内电压互感器
户内 单相 环氧树脂浇注式
技术参数
○产品性能符合标准：GB/T20840.1、3和IEC61869-1、3
○额定频率：50Hz或60Hz ○环境温度：-5℃～+40℃
| 型号 | 额定电压比(kV) | 准确级及准确级组合额定二次输出(V) | 极限输出(VA) | 额定绝缘水平(kV) | 表面爬电距离(mm) | 一次熔断器(A) | 重量(kg) | 接线图 |
| JDZR10-3 | 3000/100 |
0.2-40
0.5-120
1-200
3-500
|

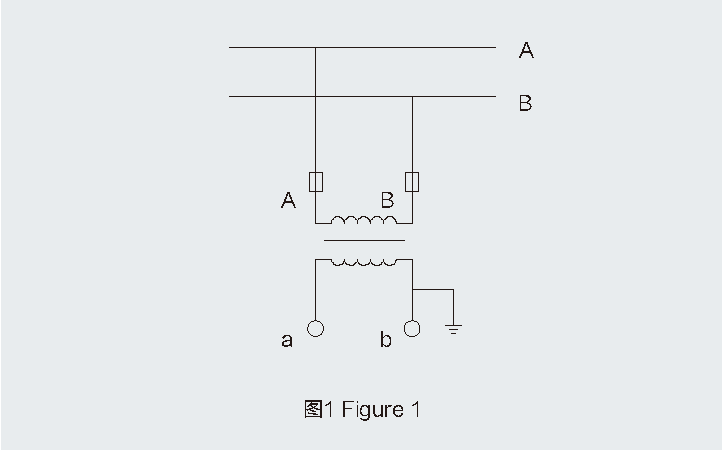

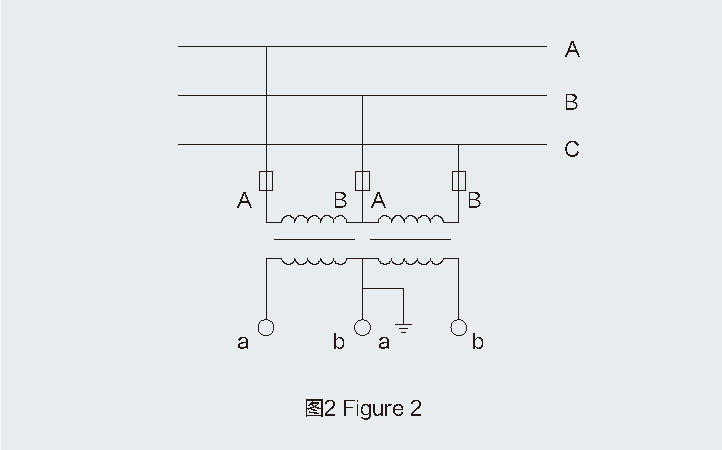

1000 | 3.6/23/40 | 250 | 0.5 | 38 | 图1-图2 |
| JDZR10-6 | 6000/100 | 7.2/32/60 | ||||||
| JDZR10-10 | 10000/100 | |||||||
| 10000/100/100 |
0.2/0.2-20/20
0.2/0.5-20/30
0.5/0.5-60/60
|

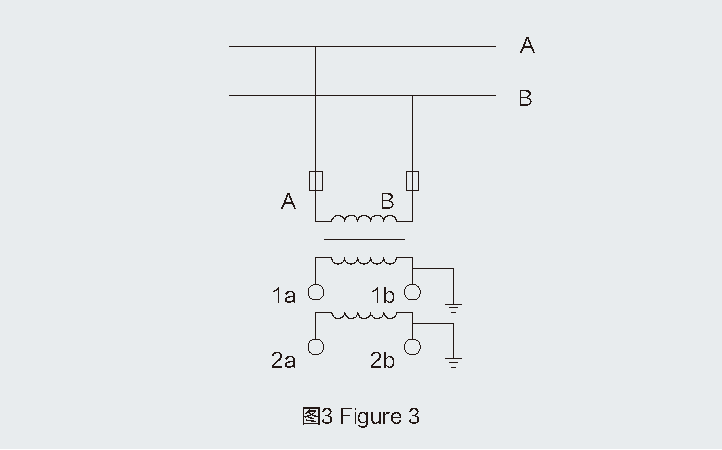

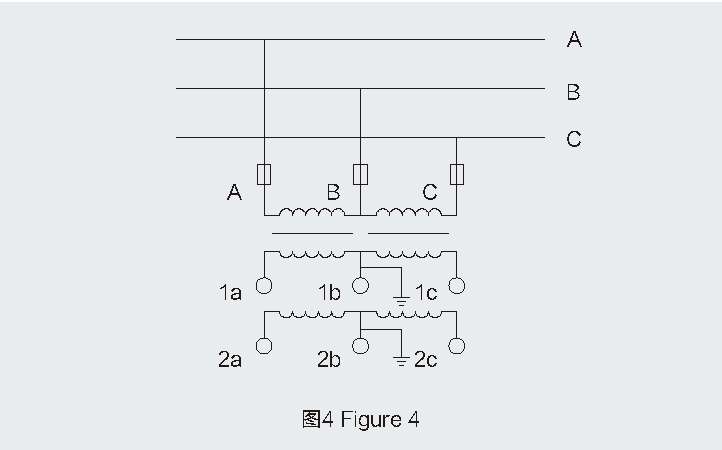

500/500 | 12/42/75 | 0.2 | 图3-图4 | |||
| 1000/100/220 |
0.2/3-40/500
0.5/3-120/500
|
800/1000 | ||||||
| JDZXR10-3G | 6000/√3/100/√3/100/3 |
0.2/6P(3P)-30/100
0.5/6P(3P)-60/100
1/6P(3P)-200/100
3/6P(3P)-500/100
|

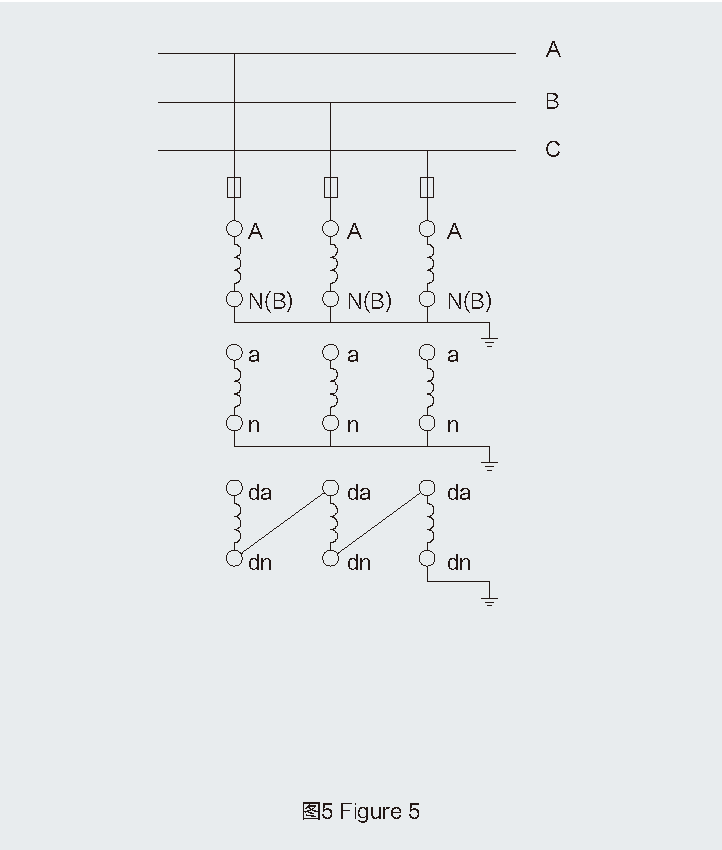

600 | 3.6/23/40 | 0.5 | 图5 | ||
| JDZXR10-6G | 10000/√3/100/√3/100/√3/100/3 | 7.2/32/60 | ||||||
| JDZXR10-10G | 10000/√3/100/√3/100/3 |
0.2/0.2/6P(3P)-15/15/100
0.2/0.5/6P(3P)-15/20/100
0.5/0.5/6P(3P)-45/45/100
|

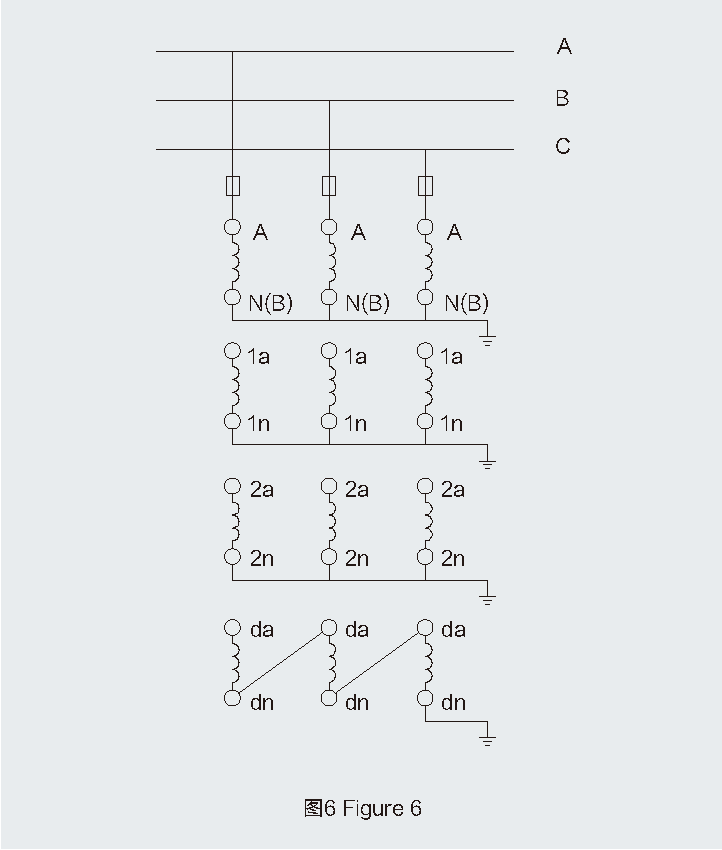

300/300 | 12/42/75 | 0.2 | 图6 | ||
| 10000/√3/100/√3/100/√3/100/3 |
注：如果用户要求的参数超出上表范围，可与我公司协商后确定。
